湖北工频高压局放试验装置 此后，随着外施电压U(t)经过峰值Um后减小，外施电压在气泡中建立反方向电场，由于气泡中残存的内电场电压方向与外电场方向相反，故外施电压须经(Us＋Ur))的电压变化，才能使气泡上的电压达到击穿电压Vc，(假定正、负方向击穿电压Vc相等)，产生一次局部放电。放电很快熄灭，气泡中电压瞬时降到残余电压Vr(也假定正、负方向相同)。外施电压继续下降，当再下降(Us-Ur)时，气泡电压就又达到Vc从而又产生一次局部放电。如此重复上述过程，直到外施电压升到反向蜂值一Um的增量Δ不足以达到(Us-Ur)为止。外施电压经过一Um峰值后，气泡上的外电场方向又变为正方向，与气泡残余电压方向相反，故外施电压又须上升(Us＋Ur)产生第—次放电，熄灭后，每经过Us—Ur的电压上升就产生一次放电，重复前面所介绍的过程。如图1—2所示。

<湖北>天正华意电气设备有限公司

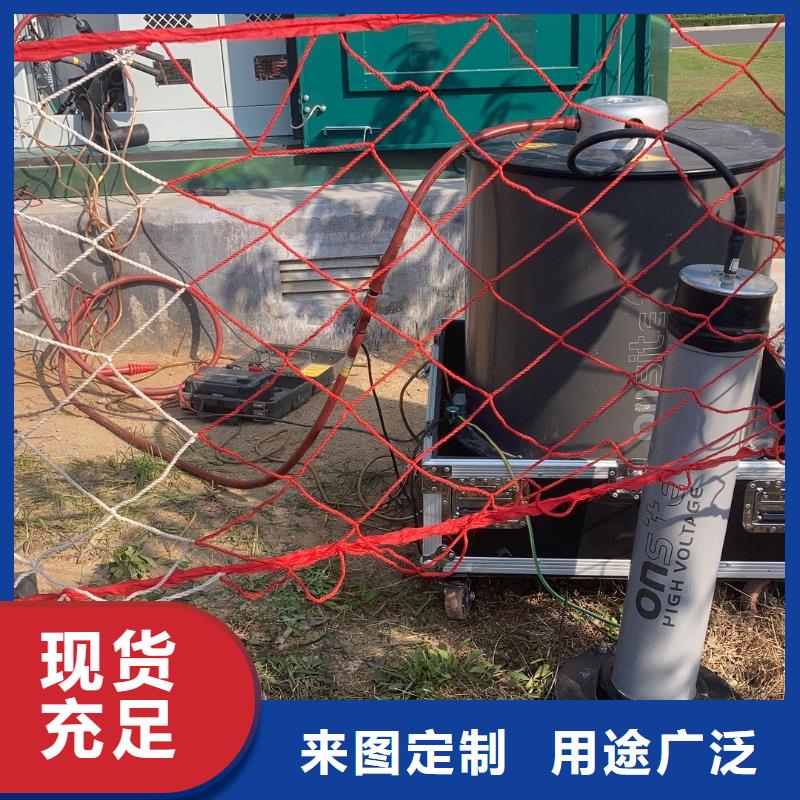

湖北工频高压局放试验装置 采用并联法的整个系统的接线原理图。该系统采用脉冲电流法检测高压试品的局部放电量，由控制台控制调压器和变压器在试品的高压端产生测试局放所需的预加电压和测试电压，通过无局放藕合电容器和检测阻抗将局部放电信号取出并送至局部放电检测仪显示并判断和测量。系统中的高压电阻为了防止在测试过程中试品击穿而损坏其他设备，两个电源滤波器是将电源的干扰和整个测试系统分开，降低整个测试系统的背景干扰。根据上述原理图可以看出，局部放电测试的灵敏度和准确度和整个系统密切相关，要想顺利和准确的进行局部放电测试，就必须将整个系统考滤周到，包括系统的参数选取和连接方式。另外，在现场试验时，由于是验证性试验，高压限流电阻可以省掉。三、几种典型试品的接线原理图。（1）电流互感器的局放测试接线原理图a电流互感器接线（2）电压互感器的局放测试接线原理图A．工频加压方式接线原理图B．高频加压方式接线原理图为了防止电压互感器在工频电压下产生大的励磁电流而损坏，高压电压互感器一般采取自激励的加压方式。在电压互感器的低压侧加一倍频电源，在电压互感器的高压端感应出高压来进行局部放电实验。这就是通常所说的三倍频实验。其接线原理图

局部放电定位仪全国销售点 <湖北>天正华意电气设备有限公司
<湖北>天正华意电气设备有限公司

湖北工频高压局放试验装置 下面介绍一些主要视为干扰或非正常放电的情况：（1）悬浮电位物体放电波形特点：在电压峰值前的正负半周两个象限里出现幅值。脉冲数和位置均相同，成对出现。放电可移动，但它们间的相互间隔不变，电压升高时，根数增加，间隔缩小，但幅值不变。有时电压升到一定值时会消失，但降至此值又重新出现。原因：金属间的间隙产生的放电，间隙可能是地面上两个独立的金属体间（通过杂散电容耦合）也可能在样品内，例如屏蔽松散。 （图 5—04）（2）外部电晕放电波形特点：起始放电仅出现在试验电压的一个半周上，并对称地分布在峰值两侧。试验电压升高时，放电脉冲数急剧增加，但幅值不变，并向两侧伸展。 原因：空气中高压或边缘放电。如果放电出现在负半周，表示处于高压，如果放电出现在正半周则处于地电位。(图5—05)（3）液体介质中的电晕放电波形特点： （图 5—06）放电出现在两个半周上，对称地分布在峰值两侧。每一组放电均为等间隔，但一组幅值较大的放电先出现，随试验 电压升高而幅值增大，不一定等幅值；一组幅值小的放电幅值相等，并且不随电压变化。原因：绝缘液体中或边缘放电。如一组大的放电出现在正半周，则处于高压；如出现在负半周，则地电位。

湖北工频高压局放试验装置 尊敬的顾客感谢您使用本公司的产品。在您初次使用设备前，请您详细地阅读本使用说明书，将可帮助您熟练地使用我公司设备。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的设备可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于试验设备均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。三年内如产品出现缺陷，实行免费维修。三年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的除外。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当设备连线处联机状态时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品做联机试验前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无产品盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。－术语警告：警告字句指出可能造成人身伤亡的状况或做法。

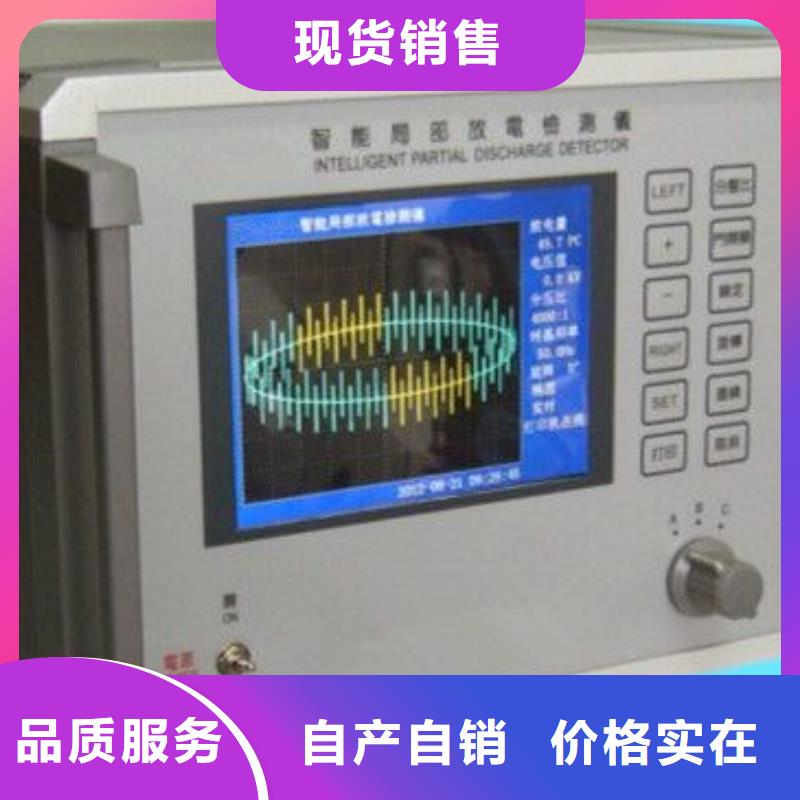

湖北工频高压局放试验装置 干式变压器感应局放试验测试系统技术方案 一、适用范围本设备主要用于部分35kV电压等级以下电力变压器倍频耐压、局部放电试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω主要设备的技术参数（一）、TH-2010多通道局部放电检测仪简介TH-2010多通道局部放电检测仪是我们继TH－8001（MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能，又根据当今国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC）标准，采用了先进电路，引用了先进技术，通过各地用户广泛试用后的不断改进而成的，TH－2010多通道局部放电检测仪比TH－8601、TH－9801、TH－2002局放仪在设计上更完善，使用上更方便，性能上更可靠。TH－2010多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。

<湖北>天正华意电气设备有限公司 局部放电定位仪全国销售点

湖北工频高压局放试验装置 局部放电的表征参数局部放电是比较复杂的物理现象，必须通过多种表征参数才能的描绘其状态，同时局部放电对绝缘破坏的机理也是很复杂的，也需要通过不同的参数来评定它对绝缘的损害，目前我们只关心两个基本参数。1视在放电电荷——在绝缘体中发生局部放电时，绝缘体上施加电压的两端出现的脉动电荷称之为视在放电电荷，单位用皮库（pc）表示，通常以稳定出现的视在放电电荷作为该试品的放电量。2放电重复率——在测量时间内每秒中出现的放电次数的平均值称为放电重复率，单位为次/秒，放电重复率越高，对绝缘的损害越大。第二章局放测试的试验系统接线。在了解了局部放电的基本理论之后，在本章我们的重点转向实际操作，我们先介绍局部放电测试中常用的三种接法，随后我们再介绍整个系统的接线电路，我们再分别介绍几种典型的试品的试验线路。

<湖北>天正华意电气设备有限公司
局部放电定位仪全国销售点

湖北工频高压局放试验装置 注意事项1．主回路电源容量应满足输出功率。2．在升压时，切要观察各表计是否正常情况下工作，严禁超负荷工作。3．所有接地为一点接地。4．设备严禁倾倒，缺油时严禁使用。5．外壳及铁外壳的高压套管，严禁碰撞、划伤。6．整体设备严禁在室内温度低于-5℃时存贮或使用。7．设备调换环境时，环境相对温差不得大于15℃。8．套管及外壳表面严禁覆水、冰、雪，室内设备严禁室外存贮使用。9．试验结束后，设备控制台钥匙应拨出保管。10．本套设备应有专人操作，专人保管。11．在使用本套设备前，必须认真阅读说明书，尤其是第6、7二项中所规定的必须严格遵守。八、日常维护及运输1．本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。2．对长期放置不用的设备应定期检查设备所有紧固件及对绝缘套管及绝缘筒表面有清理工作。3．运输时设备应包装好且用钢丝绳紧固牢，此时应注意变压器的装车，防止运输时，起步与刹车引起内部构件串动、松动、变形（方向根据提供的总装配图来定），绕组元件的轴向方向垂直于运输工具的行走方向。4.设备发生故障，用户无法修理时，应及时通知供应商派人维修。下例图与产品以实物为准。

<湖北>天正华意电气设备有限公司
<湖北>天正华意电气设备有限公司 局部放电定位仪全国销售点

湖北工频高压局放试验装置 局部放电的表征参数局部放电是比较复杂的物理现象，必须通过多种表征参数才能的描绘其状态，同时局部放电对绝缘破坏的机理也是很复杂的，也需要通过不同的参数来评定它对绝缘的损害，目前我们只关心两个基本参数。1视在放电电荷——在绝缘体中发生局部放电时，绝缘体上施加电压的两端出现的脉动电荷称之为视在放电电荷，单位用皮库（pc）表示，通常以稳定出现的视在放电电荷作为该试品的放电量。2放电重复率——在测量时间内每秒中出现的放电次数的平均值称为放电重复率，单位为次/秒，放电重复率越高，对绝缘的损害越大。第二章局放测试的试验系统接线。在了解了局部放电的基本理论之后，在本章我们的重点转向实际操作，我们先介绍局部放电测试中常用的三种接法，随后我们再介绍整个系统的接线电路，我们再分别介绍几种典型的试品的试验线路。

<湖北>天正华意电气设备有限公司

湖北工频高压局放试验装置主要技术性能１、电容器在额定电压UN下可连续运行1小时。２、电容器电容量偏差范围:-5─＋10％CN 。３、电容器介质损耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、电容器短时工频耐压值为1.1UN 。５、电容器在标称值电压下的局部放电量:≤5PC 根据用户不同要求外形尺寸可能有变化表中尺寸仅供参考。使用环境条件６、使用地区海拔高度不超过1000m环境空气温度范围为-25─＋45℃。７、产品使用时其环境空气相对湿度应不大于80％。（五）、倍频发电机电源滤波器LBS-800/431、主要技术参数：三相额定电压： 800V 额定电流 43A频 率100～200Hz 线 路 数3衰减特性10KHz ～ 100KHz ≥ 60dB 100KHz ～ 300KHz ≥ 70dB背景噪音额定电压下 Q≤ 5 PC声明该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备的负责的相关单位。警告：局部放电测试仪仅用于接地电位。·检测电气设备时，在启用探头之前应该确保电气仪器金属外壳接地。 ·始终保持高压部分与仪器、探头和操作人员之间的距离。 ·严格遵守当地规则。 ·附近有雷暴天气时，不得进行测量。 ·电路通电后，不得实施测量。 ·切勿在测试过程中以机械方式（比如晃动或敲击）、电气方式（比如增加电压）或物理方式（比如加热）来干扰设备。·不得在爆炸环境中操作仪器或附件。 ·电池充电器内部具有市电交流电压。 ·该装置不属于用户自己维修的装置，如果需要维护与修理，请联系本公司进行维修。

湖北工频高压局放试验装置 使用技术及注意事项1、因各生产厂家绝缘子的材料和制作工艺略有不同，侦测到放电故障后仪器显示的数值也不同。2、听到故障声音后（故障声音包括放电产生的高频声音和绝缘子本身绝缘电阻下降发出的高频杂音），原则上应按常规方法有针对性的检修，外观检查，清洗，擦拭等。3、擦拭后，仍能听到故障声音，说明此绝缘子不是污染放电，已经严重劣化。4、在干燥天气10KV（距离6-18M），27KV（距离6-10M），35KV（距离10-22M），110KV（距离20-40M），220KV（距离30-45M），500KV（距离35-50M），线路听到故障声音后〔显示分贝值大于20（参考值）〕，说明此绝缘子绝缘不良或27KV以上绝缘子串绝缘电阻降低（灵敏度调至）。5、侦测闪络故障时，受天气状况影响（如晴天，阴天，下雾天）所测数值有所不同。在同一绝缘子上，如晴天检测不到故障声音，而在下雾天能够检测到，说明该绝缘子故障较小，如晴天能直接检测到故障声音，说明故障已比较大。6、在一定湿度下（如早上，下雾天）没有听到放电音，可减少绝缘子擦洗次数，避免大面积盲目擦拭每个绝缘子，省工省时，减轻工作量。7、在晴天时对变电站高压接头在3-6米侦测时，10KV显示分贝值大于20；35KV显示分贝值大于30；110KV显示分贝值大于40；220KV显示分贝值大于45；500KV显示分贝值大于60；即接触不良应引起点注意（参考值）。8、在干燥天气侦测到的绝缘子故障音多为低阻和闪络故障，湿度较大的天气多为污染故障（包含低阻和闪络故障）。9、在同一条线路上，可对多个绝缘子比较，可迅速判断出故障绝缘子。10、在同一条线路上，听到多个绝缘子故障声音后，应首先检查分贝值大的绝缘子故障，再检查分贝数值比较小的绝缘子故障。11、运行中的汽车，人体走动，都会产生超声波，但不是连续性的，有时会干扰机器，应注意区别。

局部放电定位仪全国销售点

湖北工频高压局放试验装置 介质内单个气泡在交流电压下的局部放电过程U(t)一一外施交流电压Uc(t)一一气泡不击穿时在气泡上的电压Uc’(t)一一有局部放电时气泡上的实际电压Vc一一气泡的击穿电压Y r一一气泡的残余电压 Us—局部放电起始电压(瞬时值)Ur一一与气泡残余电压v r对应的外施电压Ir一一气泡中的放电电流电极间总电容Cx＝Ca＋(Cb×Cc)/(Cb＋Cc)＝Ca电极间施加交流电压 u(t)时，气泡电容Cc上对应的电压为Uc(t)。如图2—1所示，此时的Uc(t)所代表的是气泡理想状态下的电压（既气泡不发生击穿）。Uc(t)＝U(t)×Cb/Cc＋Cb外施电压U(t)上升时，气泡上电压Uc(t)也上升，当U(t)上升到Us时，气泡上电压Uc达到气泡击穿电压气泡击穿，产生大量的正、负离子，在电场作用下各自迁移到气泡上下壁，形成空间电菏，建立反电场，削弱了气泡内的总电场强度，使放电熄灭，气泡又恢复绝缘性能。这样的一次放电持续时间是极短暂的，对一般的空气气泡来说，大约只有几个毫微秒(10的负8次方到10的负9次方秒)。所以电压Uc(t)几乎瞬间地从Vc降到Vr，Vr是残余电压；而气泡上电压Uc‘(t)将随U(t)的增大而继续由Vr升高到Vc时，气泡再—次击穿，发生又—次局部放电，但此时相应的外施电压比Us小，为(Us-Ur)，这是因为气泡上有残余电压Vr的内电场作用的结果。Vr是与气泡残余电压Yr相应的外施电压，如此反复上述过程，即外施电压每增加(Us-Ur)，就产生一次局部放电．直到前—次放电熄灭后，Uc’(t)上升到峰值时共增量不足以达Vc(相当于外施电压的增量Δ比(Us-Ur)小)为止。

局部放电定位仪全国销售点 <湖北>天正华意电气设备有限公司

湖北工频高压局放试验装置 变压器感应局放试验测试系统技术方案一、适用范围本设备主要用于部分35kV电压等级、20000KVA等级以下电力变压器倍频耐压、局部放电试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％主要设备的技术参数（一）、TH-2007多通道局部放电检测仪简介TH-2007多通道局部放电检测仪是我们继TH－8001（仿MODEL－5）、TH－8201、TH－8601、TH－9801、 TH－2002型局部放电检测仪后研制开发生产的又一新颖仪器。它基本保持了前几种仪器的优点和功能，又根据当今国内外局放仪研究领域的先进理论，参照国际电工委员会（IEC）标准，采用了先进电路，引用了先进技术，通过各地用户广泛试用后的不断改进而成的，TH－2007多通道局部放电检测仪比TH－8601、TH－9801、TH－2002局放仪在设计上更完善，使用上更方便，性能上更可靠。TH－2007多通道局部放电检测仪具有灵敏度高，适用试品范围广，采用大面积示波管试验波形显示清晰，有高频椭圆扫描（摄取功率小于1伏安），放大系统动态范围大，频带组合多（九种），有辅助零标系统，放电量表具有线性、对数双功能指针式表头和数字式表头，同时显示放电脉冲的放电量。无论在小信号、大信号情况下放电量的读数都能更准确、更稳定。TH－2002局放仪具有体积小、重量轻，是携带式仪器。它是研究、开发新型高电压电工产品和提高产品质量的有力辅助工具，也是现场判断设备正常与否的有效测试仪器。该仪器与JZF－8或JZF—10型校正脉冲发生器配合使用。尤其适合电力部门、生产制造厂和科研单位等广泛使用的一种实用的局部放电测试仪器。

局部放电定位仪全国销售点

湖北工频高压局放试验装置 注意事项1．主回路电源容量应满足输出功率。2．在升压时，切要观察各表计是否正常情况下工作，严禁超负荷工作。3．所有接地为一点接地。4．设备严禁倾倒，缺油时严禁使用。5．外壳及铁外壳的高压套管，严禁碰撞、划伤。6．整体设备严禁在室内温度低于-5℃时存贮或使用。7．设备调换环境时，环境相对温差不得大于15℃。8．套管及外壳表面严禁覆水、冰、雪，室内设备严禁室外存贮使用。9．试验结束后，设备控制台钥匙应拨出保管。10．本套设备应有专人操作，专人保管。11．在使用本套设备前，必须认真阅读说明书，尤其是第6、7二项中所规定的必须严格遵守。八、日常维护及运输1．本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。2．对长期放置不用的设备应定期检查设备所有紧固件及对绝缘套管及绝缘筒表面有清理工作。3．运输时设备应包装好且用钢丝绳紧固牢，此时应注意变压器的装车，防止运输时，起步与刹车引起内部构件串动、松动、变形（方向根据提供的总装配图来定），绕组元件的轴向方向垂直于运输工具的行走方向。4.设备发生故障，用户无法修理时，应及时通知供应商派人维修。下例图与产品以实物为准。
